製品実績

ライン精工が得意とする高精度切削加工

ライン精工では、自動車・工作機械・産業機械・航空機・医療業界など幅広い業界の実績がございます。ダイス・ハイス鋼をはじめ、超硬やセラミックなどの高硬度材の加工も得意としています。

材質 ※下記の実績以外の材質につきましては、ご相談ください。

材質 各種ダイス鋼・ハイス鋼、各種粉末ハイス、超硬、セラミック、アルミ、ステンレス、銅、純チタン・64チタン、インコネルなど
加工 旋削・切削・放電加工・ワイヤーカット・各種研削加工(平面、円筒、内径、プロファイル)・焼き入れ・焼嵌め・磨き

製品一覧

製品名
プレス金型部品(ダイス)
業界
医療
材質
粉末ハイス鋼(HAP40)
サイズ
40mm×40mm
精度
±0.003mm以下
備考
熱処理後→平面研磨→
マシニング加工→磨き(仕上げ)
製品名
冷間鍛造用プレス金型
業界
自動車業界
材質
ダイス鋼(SKD11 )
サイズ
φ125mm×65mm
精度
0.0015mm以下
備考
半割形状のため
真円、同芯を保つのが難しい。

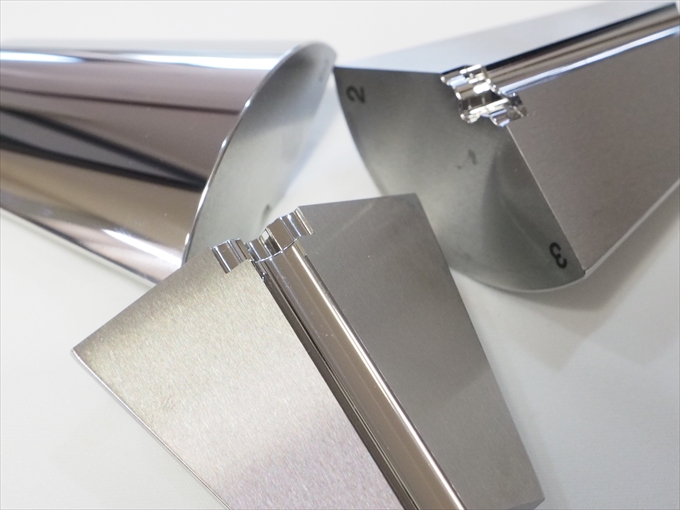

製品名
割りダイス型
業界
自動車業界
材質
超硬合金
サイズ
φ70mm×75mm
精度
同芯度+0.01mm
備考
外径テーパー角
15度0分10秒狙い

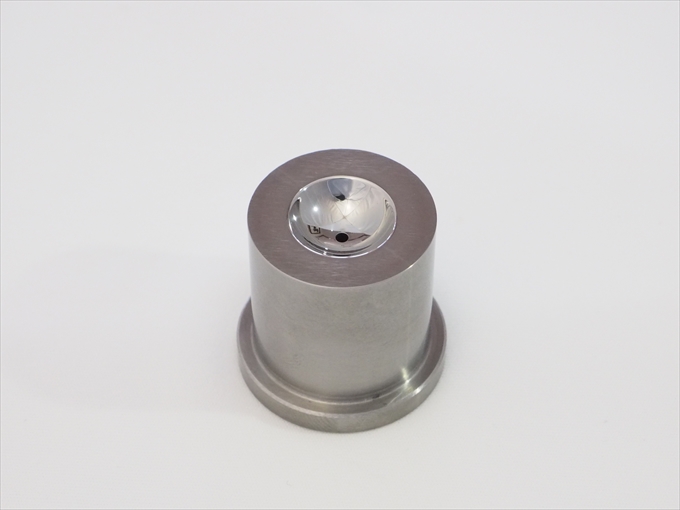

製品名
鍛造金型
業界
自動車業界
材質
超硬合金
サイズ
φ40mm×40mm
精度
±0.001mm
備考
R形状精度
1/1000以下
製品名
冷間鍛造用金型(エンボスパンチ)
業界
自動車業界
材質
超硬合金
サイズ
30mm×45mm
精度
±0.01mm
備考
Ra0.8

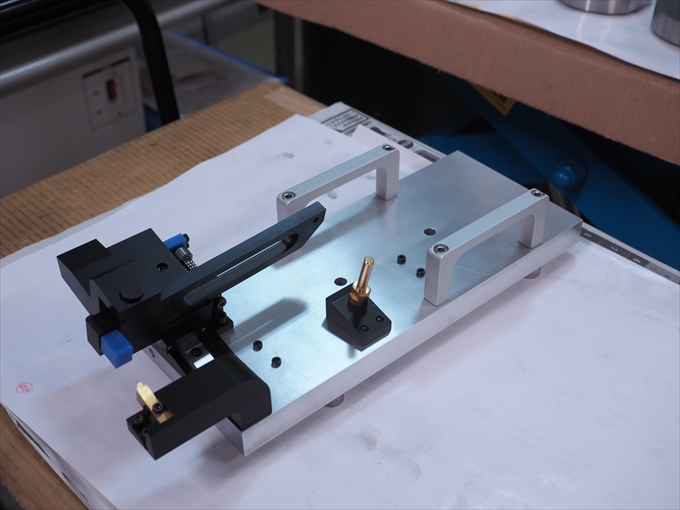

製品名
検査冶具
業界
航空機業界
材質
A7075
サイズ
300mm×200mm
精度
位置度±0.01mm
備考
組付け精度+0.01mm
部品点数20個

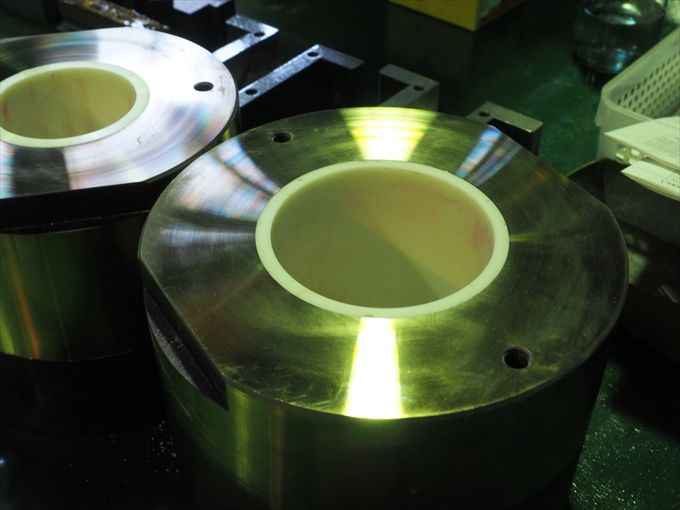

製品名
セラミックダイス
業界
産業機械
材質
アルミナ
サイズ
内径φ120mm
精度
±0.01mm
備考
肉厚が薄いセラミック焼嵌め

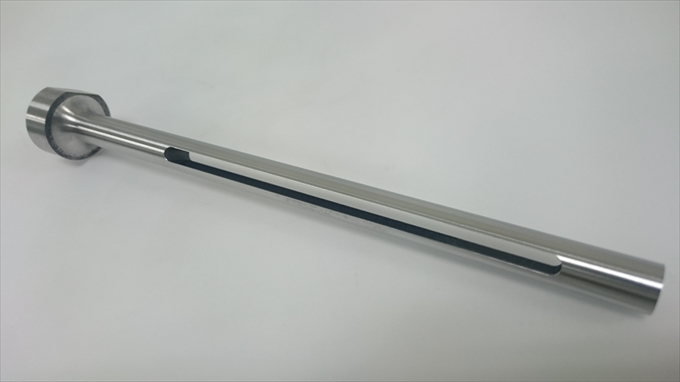

製品名
スリーブガイド
業界
産業機械
材質
ダイス鋼(SKD11)
サイズ
φ18mm×200mm
精度
±0.01mm
備考
薄物加工

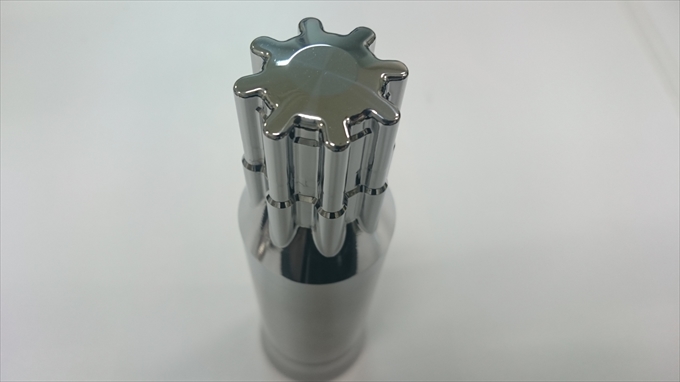

製品名
ギアパンチ
業界
自動車業界
材質
ハイス鋼(SKH51)
サイズ
φ40mm×200mm
精度
±0.01mm
備考
ギア形状、熱処理後の切削

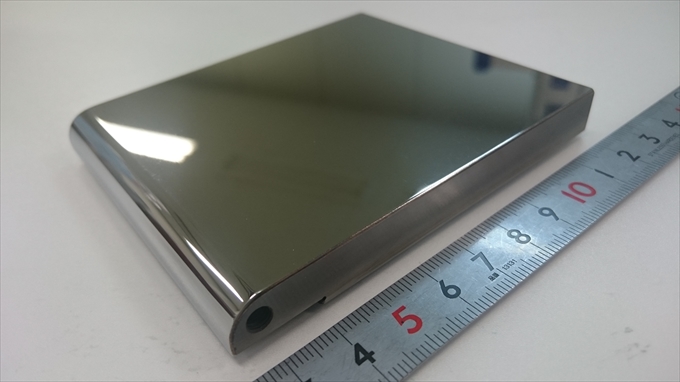

製品名
ストリッパープレート
業界
産業機械
材質
SKH51
サイズ
150mm×150mm
精度
R部±0.01mm
備考
鏡面加工

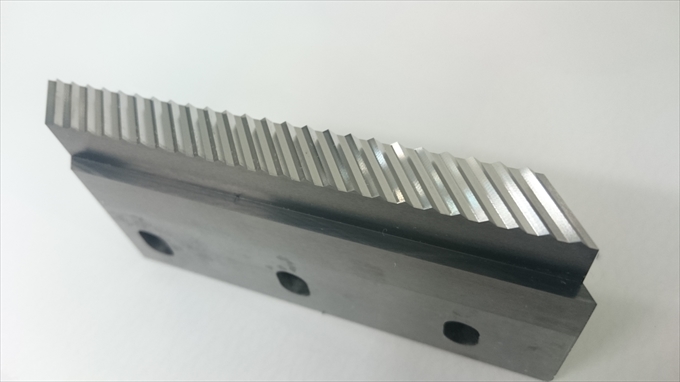

製品名
スリットパンチ
業界
産業機械
材質
超硬合金
サイズ
20mm×150mm
精度
形状部±0.005mm
備考
刃先に秘密あり
